DMR repeater

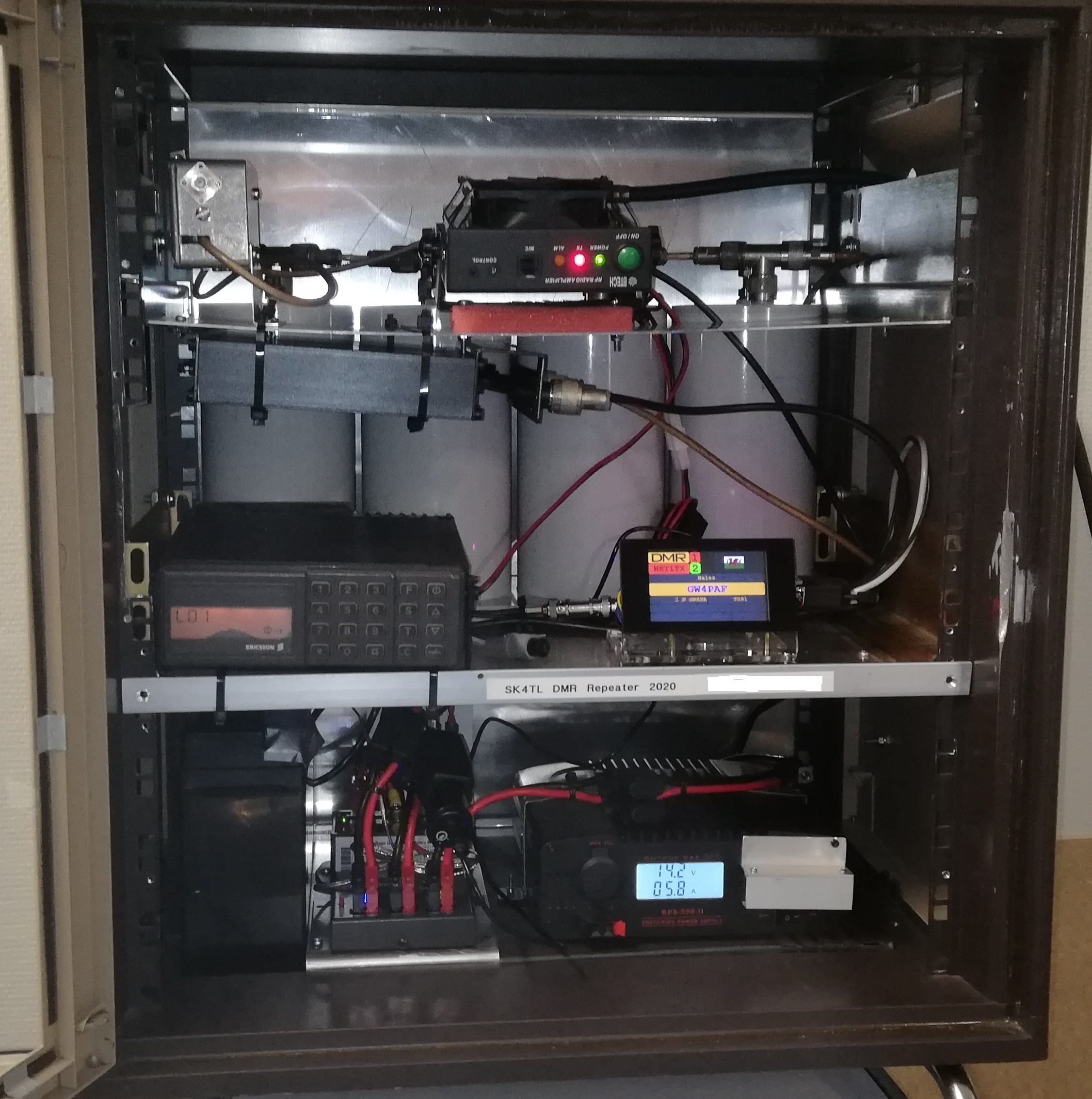

I skåpet längst bak stående kaviteter 4st.
Det är ett så kallat duplexfilter, Wacom WP-678.

Överst till vänster LP-filter, sedan slutsteg BTECH AMP-U25D med fläkt. Under hyllan hänger ett filter för RX, Band Pass.

Mittenhyllan, Ericsson C705, en UHF duplex radio.
Den är kopplad till ett MMDVM kort (Modem kortet) som i sin tur sitter på en Raspberry Pi 3 B som kör en Linux Applikation Pi-Star, en Nextion display framför.

Botten på skåpet, Batteri 12V 20Ah, Power panel,
Nätdel K-PO KPS-350-II  13,8V/30A.

DMR Repeatern är QRV

Data och Inställningar.

TX: 434.725 MHz
RX: 432.725 MHz
Colour-Code: 4
TS1: TG 2404
TS2: TG 240, 2405, 2406, 2407, 2410

Antenn: Diamond BC-200 3*5/8 l, Gain 6,5 dB, placerad  på ca 8m höjd

Uteffekt till Antennen ca 20W.

I DMR-läge används TimeSlot 2 för lokal och regional trafik på talgrupperna 9 och 2404.

TimeSlot 1 används för allt annat, detta för att inte blockera repeatern för lokal trafik. De talgrupper som ständigt ligger öppna är 240 (hela Sverige), 2405, 2406, 2407 (SM5, SM6 och SM7), 24010(SSA Bulletin).

Vill man använda någon annan talgrupp är det bara att knappa in den i sin radio, och trycka PTT en kort stund. Då öppnar repeatern upp den talgruppen, och den ligger öppen ca 15 minuter efter sista sändning, Använd då TimeSlot 1.

Ändringar av TalGrupper (TG) kan ske, kolla på https://brandmeister.network/  för senaste info.

Vill du läsa mer om DMR kan du titta på http://www.swedmr.se/ .

För att ansöka om DMR-ID (CALL) http://www.radioid.net/register#

Ett stort tack till Robert SM0YXI som skänkt många av delarna till SK4TL.

/SM4HNG
